UHMW-PE（超高分子量ポリエチレン）｜TIVAR™ 製品シリーズ
fukuei-adminUHMW-PE（超高分子量ポリエチレン）は、耐摩耗用途で使用されるエンジニアリングプラスチックです。コンベアガイド、チェーンレール、スターホイールなど、摩耗と滑りが発生する部位で使用されます。

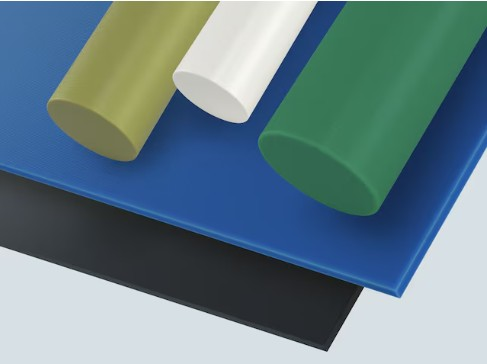

TIVAR™は、UHMW-PEをベースとした製品シリーズです。搬送設備、食品機械、産業機械部品向けに用途別グレードが設定されています。
UHMW-PEの主な特長
- 耐摩耗性：摩耗部品、ライナー、ガイド部品で使用されます。
- 自己潤滑性（低摩擦係数）：摺動部で使用されます。
- 耐衝撃性：衝撃を受ける部位に適します。
- 耐薬品性：薬品洗浄環境で使用されます。
- 非吸水性：吸水の影響が小さい材料です。
- 非付着性（離型性）：付着物を抑えたい部位で使用されます。
- 耐低温性：低温環境で使用されます。
- 比重が小さい：軽量部品設計に適します。
TIVAR™ グレード一覧
| グレード名 | 形状 | 特長 | 主な用途 |
|---|---|---|---|
| TIVAR™ 1000NA 基本グレード（乳白色） 食品衛生法 FDA | 板・丸棒・シート | 耐摩耗性 自己潤滑性 耐衝撃性 | 一般機械部品、チェーンレール、ガイドレール、 ローラー、スターホイル、スプロケット、スクリュー、各種機械部品、ホッパー、サイロ |
| TIVAR™ 1000GR 基本グレード（緑色） 食品衛生法 | 板・丸棒・シート | ||
| TIVAR™ 1000BK 基本グレード（黒色） 食品衛生法 | 板・シート | ||
| TIVAR™ 1000NA-HY 低歪みグレード（乳白色） 食品衛生法 FDA | 丸棒 | ||
| TIVAR™ 1000EC 導電グレード 帯電防止 | 板・丸棒・シート | 導電性 耐紫外線性 | 電子部品製造・搬送機械、 クリーンルーム内で使用する部品 液晶搬送ローラー、各種レール |
| TIVAR™ 1000ESd 帯電防止グレード 帯電防止 | 板・丸棒 | 帯電防止性 耐紫外線性 | |

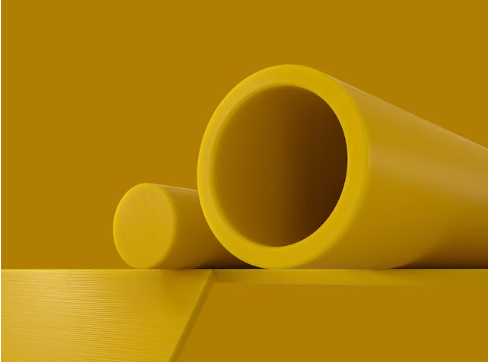

| TIVAR™ DS イエロー 耐摩耗グレード 食品衛生法 | 丸棒 | 耐摩耗性 | 特殊ライナー、特殊ガイド、 製紙機械の脱水エレメント |
| TIVAR™ セラムP 耐摩耗グレード 食品衛生法 | 丸棒 | 耐摩耗性（DSイエローより耐摩耗性向上） | |
| TIVAR™ ウルトラスライド-SL(US-SL) 低摩擦グレード 摺動 食品衛生法 | 板 | 摺動性 低摩擦係数 | 食品製造ライン・食品搬送システムの各種部品昇降機・エスカレーター等の機能部品 一般産業機械の摺動部品 |
食品用途について
一部グレードは、食品用途の要件に配慮した設計です。食品製造および取り扱いに関するFDAガイドラインに準拠する材料が設定されています。使用条件に応じてグレードを選定します。
UHMW-PEとMCナイロンの比較
| 比較項目 | UHMW-PE | MCナイロン |
|---|---|---|
| 耐摩耗性 | 摩耗部品向け | 荷重条件により選定 |
| 自己潤滑性 | 低摩擦用途向け | 条件により選定 |
| 吸水 | 非吸水性 | 吸水による寸法変化に配慮 |
| 耐衝撃性 | 衝撃部位向け | 用途条件により選定 |
| 設計注意 | 熱膨張・クリープに配慮 | 吸水・摺動条件に配慮 |
設計上の注意点
- 温度変化による寸法変化に配慮
- 長期荷重による変形に配慮
- 接着は難しい場合がある
- 加工条件に応じた切削管理が必要
リサイクル対応グレード（Sterra™ シリーズ）
一部のTIVAR®およびKetron™グレードには、リサイクル原料を含むSterra™シリーズが用意されています。Sterra™シリーズは、回収および再生プロセス（Statera™）を用いて製造される循環型エンジニアリングプラスチック材料です。
- CO2排出量低減に配慮した材料設計
- LCAデータ提供対応（メーカー資料に基づく）
- 一般品と同等用途で使用可能
TIVAR®グレード
TIVAR® Sterra™ UHMW-PE green
TIVAR® Sterra™ ESD UHMW-PE
Ketron®グレード
Ketron® Sterra™ 1000 PEEK
Ketron® Sterra™ CA30 PEEK
Ketron® Sterra™ HPV PEEK
よくある質問
Q1. UHMW-PE（TIVAR™）はどのような用途に使用できますか。
UHMW-PE（TIVAR™）は、耐摩耗性と滑り性が求められる用途に使用しやすいエンジニアリングプラスチックです。コンベアガイド、チェーンレール、スターホイール、ホッパー、サイロ、各種機械部品などに適しています。
Q2. UHMW-PE（TIVAR™）の特長は何ですか。
耐摩耗性、自己潤滑性、耐衝撃性、耐薬品性、非吸水性を持つ点が特長です。付着しにくさや低温環境での使用にも配慮しやすい材料です。
Q3. どのようなグレードがありますか。
基本グレードのTIVAR™ 1000系のほか、導電グレード、帯電防止グレード、耐摩耗グレードなどがあります。食品機械向け、クリーンルーム向け、搬送設備向けなど、用途に応じて選定できます。
Q4. どのような形状に対応していますか。
板材、丸棒、シートなどの形状があります。グレードによって対応形状が異なるため、必要な形状と用途をあわせて確認することが重要です。
Q5. 見積りや仕様相談は可能ですか。
見積りや仕様確認の可否は、グレード、形状、サイズ、数量、用途などの条件によって異なります。ご希望内容をお知らせいただけましたら、確認のうえご案内いたします。
