フェライトラバーシート
環境対応フィルム・環境対応シート
エコロジーフィルム・エコロジーシート
家電リサイクルから排出されるフェライトをリサイクルしたシート
![フェライトラバーシート](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-13.jpeg)
フェライトラバーシート(特許済)
- 材質:
フェライト充填ゴム
・充填素材濃度:90wt%
・磁力:なし(消磁処理済み) - 面密度:
3.5kg/㎡---1㎜厚品の重量 - 有害な鉛やアスファルトを含まず
フェライトラバーシートの特徴の総括
□フェライトラバーシートの組成
◆マトリックス樹脂:塩素化ポリエチレン樹脂
◆充填剤:6方晶系フェライト(90wt%、消磁処理済み)
□特徴:広い温度範囲で使用可能なゴム材質
◆機械的特性/化学的性質
・充分な可撓性を有する
・使用温度範囲:-60~150℃弾性係数の温度依存性が小さい
・耐薬品性、耐候性、熱老化性に優れる(他のゴム材質やPVC比較)
◆振動ダンピング特性
・ハイダンピング・ラバーの範疇・・・振動伝達率(Tr)が小さい
・実使用温度域(-20~150℃)で、機械的損失係数が大きく、一定
□複合性能
◆ゴム材質としての基本性能に加え、様々な特殊性能を有する。
・遮音性能(特に低周波騒音の遮蔽に効果高い)
・電磁波吸収性能
・放射能(ガンマ線、X線)遮蔽性能

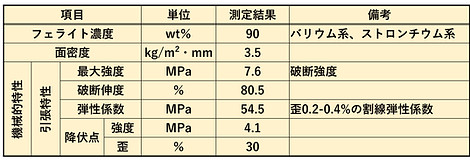

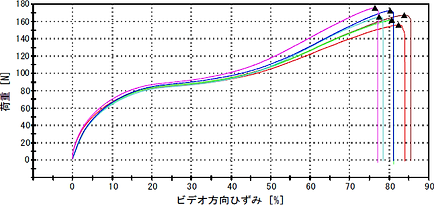

機械的物性
充分な可撓性を有するゴム材質である(非架橋タイプ)
![フェライトラバーシート](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-15.jpeg)
【試験片】
・規格/JIS k6251
・肉厚/2.2㎜
・幅 /10㎜
測定委託先:千葉県産業支援技術研究所
測定器:INSTRON 5567
標点間距離測定:ビデオ法
引張速度:10㎜/min

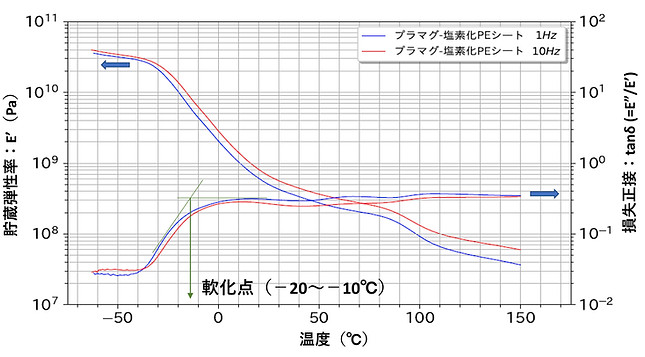

機械的物性:温度依存性
広い温度範囲(-60℃~150℃)で、優れたゴム特性を有する
![図-2:フェライトラバーシートのDMA分析結果](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-16.jpeg)
機械的物性:着磁が可能
フェライトラバーシートの再着磁が可能
A)実験結果
◆含有フェライトの種類:等方性
◆着磁ピッチ:5㎜
◆磁力
①0.5㎜品:202ガウス
②1.0㎜品:316ガウス
③2.0㎜品:508ガウス
【参考】
市販のフェライト磁石
◆フェライトのタイプ:異方性
◆着磁ピッチ:5㎜
◆磁力:700ガウス(2㎜品)
![写真-1:着磁パターン](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-33.jpeg)
写真-1:着磁パターン
![写真-2:着磁実験サンプル](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-34.jpeg)
写真-2:着磁実験サンプル
化学的性質
![フェライトラバーシート/化学的性質](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/ferrite1.png)
CPE | EPDM | IIR | CR | |
耐強酸性 | 〇 | △ | △ | ✕ |
耐強アルカリ性 | 〇 | △ | △ | △ |
耐鉱物油性 | 〇 | ✕ | ✕ | 〇 |
CPE | CSM | CR | EPDM | NBR | |
耐熱性 | 〇 | △ | ✕ | 〇 | ✕ |
圧縮永久歪み | 〇 | △ | △ | 〇 | △ |
耐油性 | 〇 | 〇 | 〇 | ✕ | ◎ |
耐オゾン性 | 〇 | 〇 | △ | 〇 | △ |
![図3.jpg](https://static.wixstatic.com/media/d39c3c_1a9322ae2eac4d7184e7c242d49baf39~mv2.jpg/v1/crop/x_0,y_2,w_1160,h_1324/fill/w_325,h_371,al_c,q_80,usm_0.66_1.00_0.01,enc_auto/%E5%9B%B33.jpg)
化学的性質:PVCとの比較
塩化ビニル(PVC)との差異
- 耐候性、耐熱性に優れる
- 塩素ガスの発生が少ない
- 接着性に優れる
![図-4:分子構造の差異による効果](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-35.jpeg)

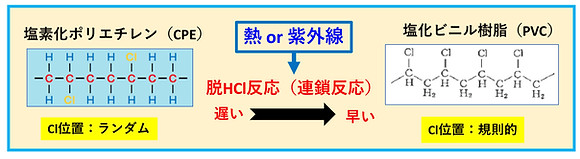

図-4:分子構造の差異による効果
![図-5:PVC樹脂の脱HCI反応(連鎖反応)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-36.jpeg)

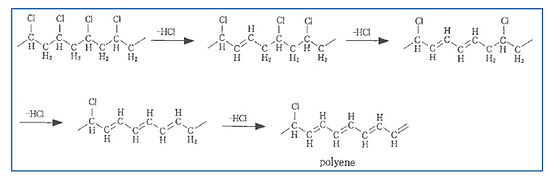

図-5:PVC樹脂の脱HCI反応(連鎖反応)
PVCの熱分解:170~180℃に加熱すると、脱塩化水素(HCI)反応が連鎖的に発生する。
化学的性質:熱分解
有害な塩素ガスの揮発・発生が少ない
![図-6:フェライトラバーシートのTGA曲性](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-37.jpeg)

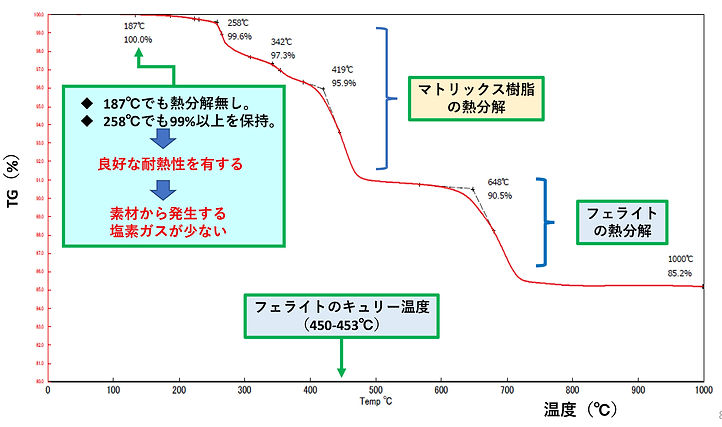

図-6:フェライトラバーシートのTGA曲性
化学的性質:フェライト濃度調整が容易
充填剤の濃度変更が可能
- 磁性体粉末の添加が容易
- 希釈が可能
希釈材:①塩素化PE②EPDM③PVCなど
![写真-3:PVC希釈品](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-38.jpeg)
写真-3:PVC希釈品
![写真-4:EPDM希釈品](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-39.jpeg)
写真-4:EPDM希釈品
![エチレンプロピレンジエンゴム(EPDM)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-40.jpeg)
エチレンプロピレンジエンゴム(EPDM)

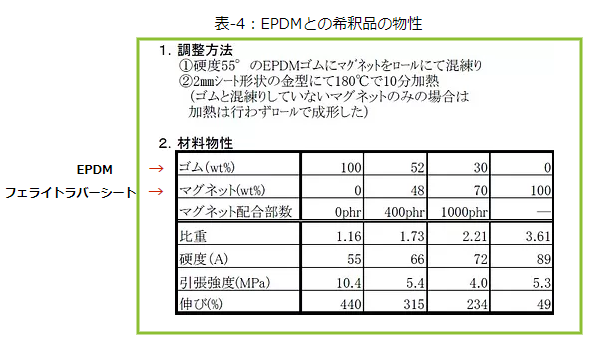

![EPDMとの希釈品の物性](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/ferrite_4.png)
表-4:EPDMとの希釈品の物性
フェライト分散状態
フェライト粒径に分布はあるが、均一に分散している

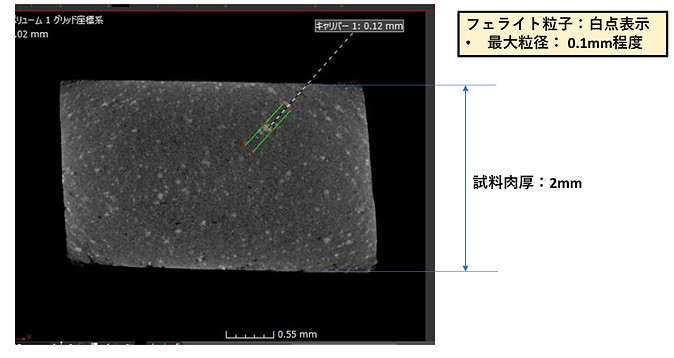

![写真-5:X線CTスキャナ画像](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-41.jpeg)
写真-5:X線CTスキャナ画像
振動減衰特性
良好な制振性能を有する・・・「ハイダンピングラバー」の範疇
◆共振点における振動伝達率(Tr)が2以下

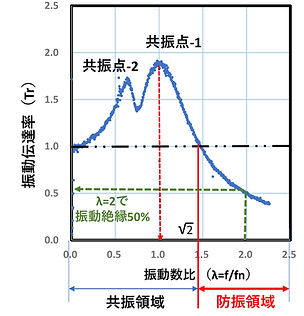

![図-7:振動伝達率の周波数比・依存性周波数比(λ)=f/fn](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-42.jpeg)
図-7:振動伝達率の周波数比・依存性
周波数比(λ)=f/fn
![図-8:一般的ゴムの振動伝達率(出典:NOKカタログより)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/09/image-43.jpeg)

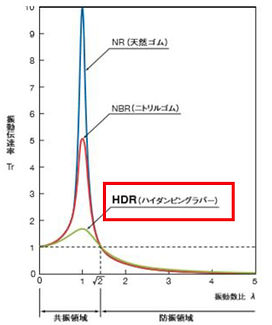

図-8:一般的ゴムの振動伝達率
(出典:NOKカタログより)
振動減衰特性(測定結果)
測定データ:
◆2個の固有振動数を検出
fn(1):708Hz/フェライトラバーシートに由来
fn(2):476Hz/固定に使用した両面テープに由来
測定委託先:千葉県産業支援技術研究所
測定器:
①振動試験機(J240/SA4M)
②FFTアナライザー(B35670A)
③デジタルチャージ振動計
周波数:0~1600Hz

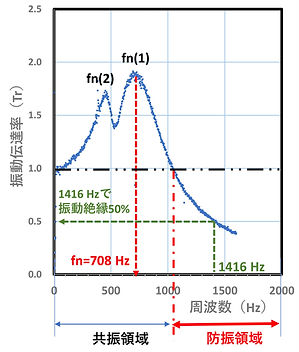

![振動伝達率の周波数依存性](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image.jpeg)
図-9:振動伝達率の周波数依存性
遮音性能
優れた遮音性能(他の建材パネルに張り合わせる事で実現)
![フェライトラバーシート遮音効果](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-1.jpeg)

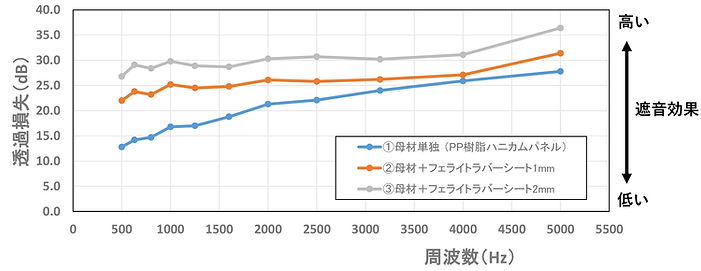

図-10:遮音効果
測定協力
・宇部エクシモ株式会社
使用母材
・シングルコーンTSC5-1505
(穴開け品)
![表-5:フェライトラバーシートの遮音効果](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-2.jpeg)

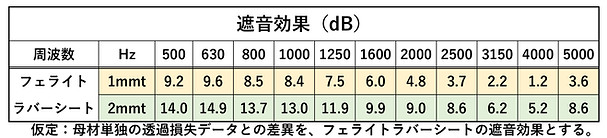

表-5:フェライトラバーシートの遮音効果
![図-11:遮音と吸音の差異/フェライトラバーシート](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-3.jpeg)
図-11:遮音と吸音の差異
電磁波吸収能力
1)ノイズ抑制効果の測定/近傍界(EMIシールド性能)
・伝送減衰率(Rtp):6dB以下
・反射量(S11):6dB以上
2)電磁波吸収能力/遠方界(測定周波数:6.25GHz)
◆比誘電 (εr‘):8.6
◆誘電正接(tanδ):0.05-0.06
◆透磁率 (μr’):1.2-1.5
(μr“):0.02-0.03
6250MHz付近 | |||||
試料名 | 試料厚(㎜) (弊社測定値) | εr‘ | tanδ | μr’ | μr“ |
① | 0.415 | 8.6 | 0.06 | 1.5 | 0.03 |
② | 0.433 | 8.6 | 0.05 | 1.2 | 0.02 |
測定委託先:キーコム株式会社
ノイズ抑制効果/近傍界
伝送減衰率
![伝送減衰率](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image.png)

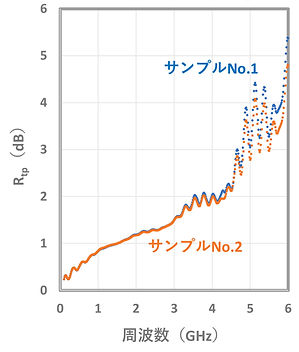

![図-12:伝送減衰率Rtp](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-4.jpeg)
図-12:伝送減衰率Rtp

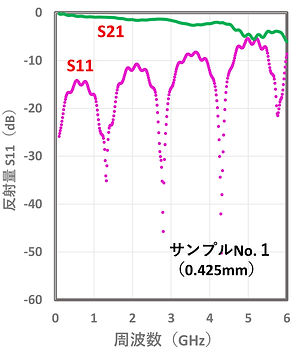

![図-13:反射量(S11)と透過量(S21)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-5.jpeg)
図-13:反射量(S11)と透過量(S21)
電磁波吸収能力/遠方界
![図-14:比誘電率(実数部)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-6.jpeg)
図-14:比誘電率(実数部)
![図-15:比誘電率(虚数部)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-7.jpeg)
図-15:比誘電率(虚数部)
![図-16:透磁率(実数部)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-8.jpeg)
図-16:透磁率(実数部)
![図-17:透磁率(虚数部)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-9.jpeg)
図-17:透磁率(虚数部)
![図-18:誘電正接 tanδ](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-10.jpeg)

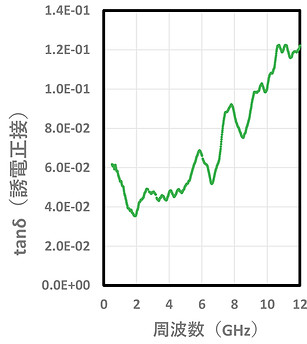

図-18:誘電正接 tanδ
放射線遮蔽/鉛当量
良好な放射線(ガンマ線、X線)遮蔽性能を示す
![図-19:鉛当量検量線(ガンマ線遮蔽)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-11.jpeg)

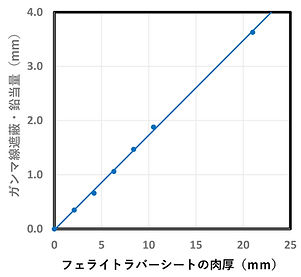

図-19:鉛当量検量線(ガンマ線遮蔽)

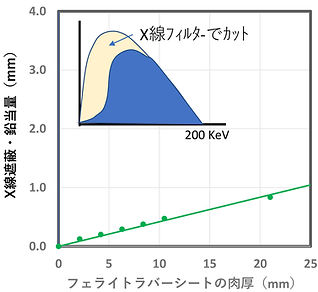

![図-20:鉛当量検量線(X線遮蔽)](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-12.jpeg)
図-20:鉛当量検量線(X線遮蔽)
ガンマ線遮蔽率
![図-21:肉厚依存性](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-13.jpeg)
図-21:肉厚依存性
![図-22:単位面積重量依存性](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-14.jpeg)
図-22:単位面積重量依存性
測定委託先:国立研究開発法人 量子科学技術研究開発機構
量子医学・医療部門 放射線医学総合研究所
測定装置:スタンド型照射装置137Cs
・線源:137Cs 3.7TBq(2019年8月現在では1.3TBq)
・電離箱:A-6(800cc)、電離箱印加電圧:-500V

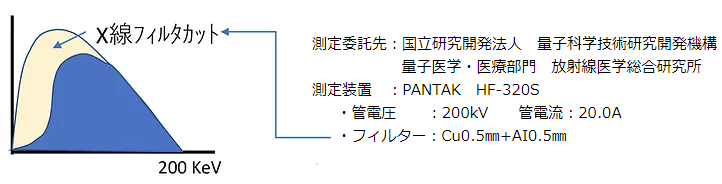

X線遮蔽率
![図-23:肉厚依存性](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-15.jpeg)

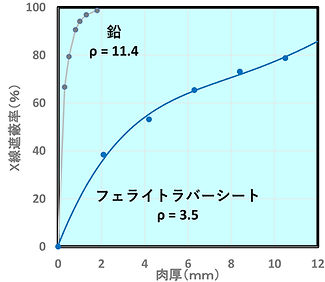

図-23:肉厚依存性

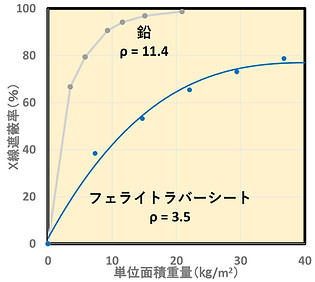

![図-24:単位面積重量依存性](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/image-16.jpeg)
図-24:単位面積重量依存性
![フェライトラバーシート/X線フィルタ測定](https://fukuei-shizai.com/wp-prod1/wp-content/uploads/2022/10/ferrite2.png)
